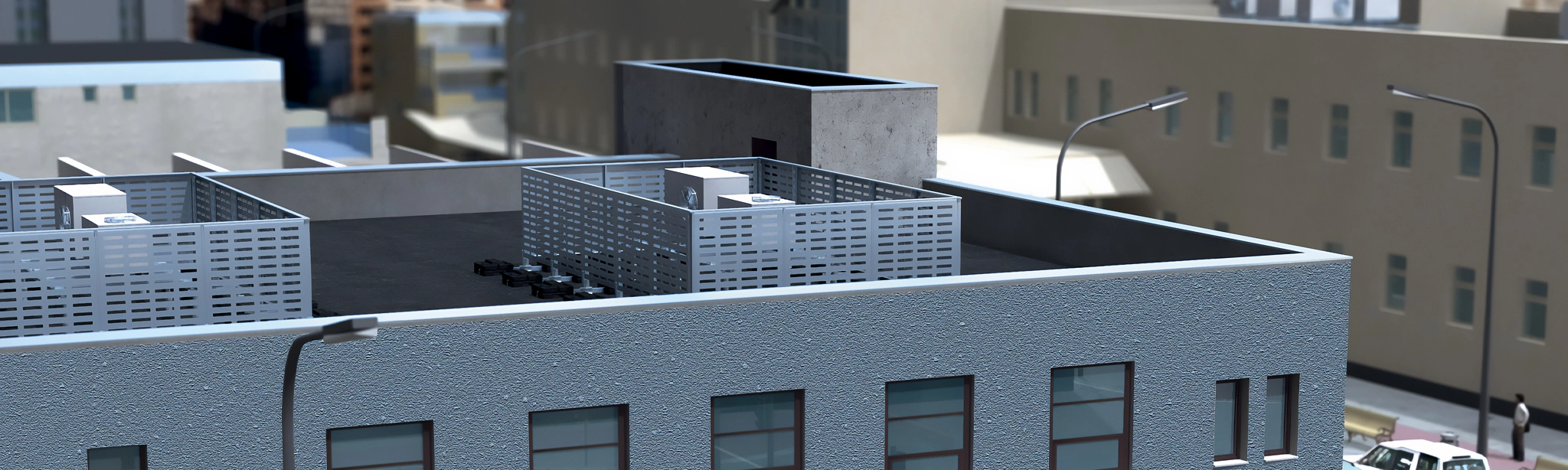

Paravent^® : Système lesté d'habillage de machines, en aluminium, pour toiture-terrasse

• Couleur au choix
• Conçu pour résister aux pressions du vent
• Simple et rapide à poser
• Pas de pont thermique

Paravent est un système d’habillage de machines lesté permettant de masquer les équipements techniques (VMC, centrales de traitement d’air, etc.) en toiture-terrasse. Il constitue un élément architectural, en aluminium, permettant de valoriser les toitures-terrasses techniques.

Caractéristiques techniques

Le lestage, réalisé avec des contrepoids en PVC recyclé, préserve l'intégrité de la membrane d’étanchéité, conformément au DTU 43.1, et ne crée pas de pont thermique.

Paravent est conçu pour résister à des vents jusqu’à 100 km/h. Pour toute autre demande, merci de nous consulter.
Il est constitué de modules standards, faciles à transporter et à installer, ne nécessitant pas de plan de calepinage.

Chaque élément constitue un module de 1100 mm de large et d'une hauteur réglable de 1358 à 1458 mm.
L’assemblage de chaque élément se fait sur chantier suivant la notice fournie par dani alu.



1. Unité constitué de deux rails de 1250 mm, d'un fourreau et de quatre contrepoids de 12,5 kg

Éléments du système

• unité constitué de deux rails de 1250 mm, d’un fourreau et de quatre contrepoids de 12.5kg
• un panneau ajouré aux dimensions standards
• une main courante



1. Une main courante
2. Un panneau ajouré aux dimensions standards

Sur transmission des dimensions de la zone des machines, dani alu se charge de calculer le nombre de modules nécessaires.



1. Zone des machines
2. Principe de détermination du nombre de modules

Accès aux machines

Pour accéder à la zone des machines une fois Paravent mis en place, on peut soit constituer une zone ouverte, soit inverser le panneau d'un module pour pouvoir le dévisser de l'extérieur.

On peut accéder à la zone des machines par :



1. Un corridor
2. Le démontage d'un panneau Paravent
3. Une zone ouverte
4. Zones des machines
